Indkøbsvejledning: Brugerdefinerede størrelser på marinekabelstige – Sådan vælger du dimensioner baseret på belastning, spændvidde og ætsende miljø

I marine- og offshoreapplikationer er styring af elektriske kabler et kritisk aspekt af systemets pålidelighed og sikkerhed. At vælge det rigtige marine kabelstige størrelser sikrer tilstrækkelig støtte til kabler, ordentlig ventilation og langsigtet ydeevne i barske miljøer. Denne guide udforsker, hvordan man vælger den rigtige størrelse af en kabelstige på et fartøj eller offshore platform baseret på belastning, spændvidde og korrosive forhold, med detaljeret indsigt og handlingsrettede trin.

Marinekabelstige type lavhøjde kabelbakke til skibs offshore boreplatform

1. Introduktion

Marinefartøjer og offshore-installationer står over for unikke udfordringer: tunge kabelbundter, lange ikke-understøttede spænd, saltfyldt luft, vibrationer og begrænset plads. Angivelse af den korrekte stigestørrelse – og ikke kun standardstørrelser – kan spare efterarbejde, forbedre sikkerheden og optimere omkostningerne. Dette gælder især, når man engagerer sig i indkøb af skræddersyede løsninger tilpasset specifikke projektkrav.

2. Forstå nøgledimensioner og parametre for Marine kabelstige

2.1 Bredde, højde og trinafstand – hvad de er, og hvorfor de betyder noget

• Bredden refererer til den indvendige frie dimension mellem sideskinner; den skal rumme det samlede tværsnitsareal eller summen af ​​kabeldiametre.
• Højden af ​​sideskinner (skinnedybde) påvirker den strukturelle stivhed og nedbøjning under belastning.
• Trinafstanden påvirker, hvordan kabler hviler på stigen, hvordan de er bundet ned og ventilation; f.eks. inkluderer typiske trinafstandsværdier 150 mm, 300 mm eller 450 mm i mange installationer.

2.2 Støttespænd og belastningskapacitet – hvordan spændvidde påvirker styrke og belastningsgrad

• Støttespændet er afstanden mellem understøtninger (beslag, bøjler); længere spænd betyder større bøjningsmoment og øget udbøjning og spænding.
• Belastningskapaciteten (ensartede og koncentrerede belastninger) påvirkes betydeligt af spændvidden: den samme stigebredde kan bære mindre belastning, når spændvidden øges.

2.3 Materialer og korrosionsmiljø – hvordan marin eksponering driver størrelse/materialebeslutninger

• I marine- eller offshoremiljøer skal stigen modstå saltsprøjt, fugt, vibrationer og nogle gange brandeksponering.
• Materialevalg – såsom varmgalvaniseret stål, rustfrit stål eller aluminium – påvirker både korrosionsbestandighed og strukturelle egenskaber.
• En stige, der er dimensioneret udelukkende efter belastning og spændvidde uden hensyntagen til miljøet, kan svigte for tidligt på grund af korrosion eller materialenedbrydning.

3. Sådan bruges et størrelsesskema og belastningstabel til marinekabelstiger

3.1 Eksempel på bredde- og spændviddekort til brug om bord ( marinekabelstige størrelsesskema til skibsinstallationer )

Nedenfor er en forenklet eksempeltabel. Du bør naturligvis konsultere producenten for detaljerede belastningsdiagrammer.

Bemærk: Disse værdier er illustrative. Din faktiske brugerdefinerede stige kan variere. Mange producenter angiver bredder fra 100 mm op til 900 mm i marinestandard.

3.2 Sammenligning af standard- og brugerdefinerede bredder og trinafstande ( brugerdefineret marinekabelstiges bredde og trinafstandsspecifikation )

Standardbredder kan tilbydes fra hylden (f.eks. 150, 300, 450, 600 mm), mens brugerdefinerede bredder giver dig mulighed for at optimere plads, vægt og omkostninger. Trinafstanden kan også være standard (f.eks. 300 mm) eller ændret til speciel kabelføring.

3.3 Belastningskapacitet kontra span – valg baseret på faktisk kabelvægt ( hvordan man vælger marinekabelstiges spændvidde og belastningskapacitet )

Du skal beregne den samlede vægt af kabler (inklusive fremtidig udvidelse), og sikre dig derefter stigens bredde, spændvidde og materialeunderstøttelse af den belastning med acceptabel afbøjning. For eksempel må en stige med 3 m spændvidde kun bære 250 kg/m, mens den samme stige med 1,5 m spændvidde kan bære 400 kg/m.

4. Korrosionsbestandige designovervejelser for marinekabelstiger

4.1 Materialevalg under marine forhold ( korrosionsbestandig dimensioneringsguide til marinekabelstige til offshorebrug )

• Varmgalvaniseret stål: meget brugt, omkostningseffektiv, god korrosionsbeskyttelse, når den vedligeholdes korrekt.
• Rustfrit stål (f.eks. 316): højere modstandsdygtighed over for saltspray, grubetæring og sprækkekorrosion - ideel, hvor vedligeholdelse er vanskelig.
• Aluminiumslegering: lettere vægt, god korrosionsbestandighed i mange marine atmosfærer - velegnet, hvor vægten er kritisk.

4.2 Miljøfaktorer (saltspray, fugt, vibrationer) og hvordan de påvirker dimensionering og understøtninger

• Saltspray accelererer korrosion af belægninger og kan reducere den effektive strukturelle kapacitet over tid.
• Vibrationer på et skib eller offshore platform kan forårsage træthed i stiger eller understøtninger - insister derfor på producentens træthedsdata eller højere sikkerhedsfaktor.
• Temperatursvingninger og skrogbevægelser kan forårsage udvidelse/sammentrækning – spændvidde og støttedesign skal tage højde for bevægelse og sikre minimale ekstra belastninger.

5. Trin-for-trin indkøbstjekliste for tilpassede marinekabelstigestørrelser

5.1 Definer kabelbelastning og gruppering

• Angiv alle kabler, deres vægt pr. meter (eller estimat).
• Inkluder fremtidig udvidelse, hvis det forventes.
• Sum den samlede belastning (kg/m) over den planlagte stigelængde.

5.2 Bestem spændvidde og støtteafstand

• Gennemgå skibs-/strukturbeslag, ophængningspunkter, forhindringer.
• Kortere spænd = højere kapacitet; tage stilling til realistiske støtteintervaller.

5.3 Vælg bredde, højde, trinafstand

• Sørg for, at stigens bredde passer til alle kabler (se tabel i 3.1).
• Vælg trinafstand for at passe til kabeldiametre og fastspændingsbehov.
• Kontroller sideskinnens højde tilstrækkelig til kabeldybden.

5.4 Vælg materiale/finish og korrosionsbeskyttelse

• Vælg materiale baseret på korrosionsmiljø (se afsnit 4.1).
• Sørg for, at finish/coating opfylder skibsklassificering eller offshore-standard.

5.5 Bekræft producentens belastnings-/afbøjningsdata og sørg for overholdelse

• Anmod om detaljerede belastningstabeller: spændvidde vs. belastning vs. afbøjning.
• Sørg for, at nedbøjningsgrænserne er acceptable (for eksempel ≤L/100 for stigesystemer).
• Tjek relevante standarder (f.eks. EN61537) og tredjepartscertificering, hvis det kræves.

6. Hvorfor vælge vores virksomhed til brugerdefinerede løsninger til marinekabelstige

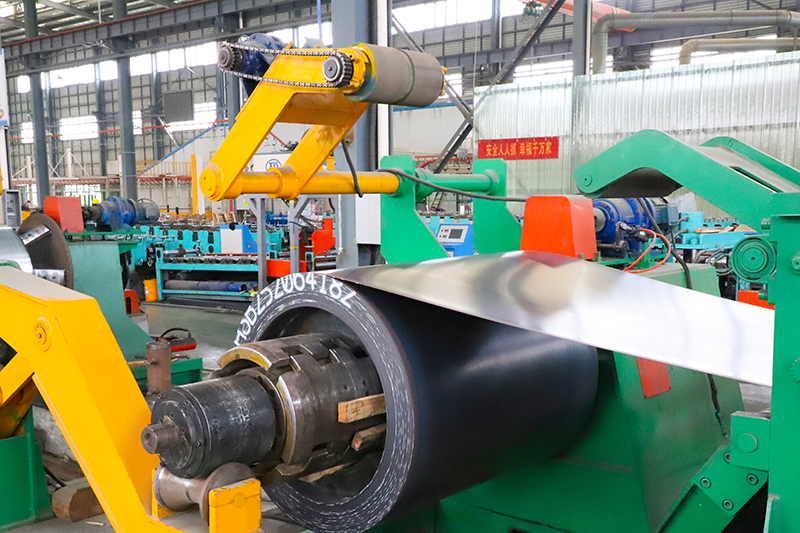

Jiangsu Youming GroupCo.,Ltd. blev etableret i 2015 og er beliggende i Taidong Industrial Park, Shiyuan Town, Dongtai City. Det er en højteknologisk virksomhed, der er specialiseret i forskning og udvikling og produktion af kabelbakker. Med en registreret kapital på 50 millioner RMB, der dækker 60 acres og et produktionsværksted på over 26.000 m², overstiger dens årlige produktionskapacitet 30.000 tons. Virksomheden er udstyret med fuldautomatiske produktionslinjer - inklusive langsgående og tværgående klipning, automatisk formning, svejsning, nitning, laserskæring og CNC revolverstansning og automatisk sprøjtning. Produktsortimentet omfatter rustfrit stål, aluminiumslegering, varmgalvaniseret og pulverlakeret/brandsikre serier i trug-, stige-, perforerede og mesh-typer. Produkterne er meget udbredt inden for infrastruktur, transport, kommunikation, strøm (herunder vind-, solcelle- og termisk energi), maskiner, metallurgi, skibsfart, kemiske, farmaceutiske, fødevarer og andre områder. Med eget testcenter og fuld kvalitetskontrol fra råvare til levering sikrer virksomheden, at produktkvaliteten når et højt brancheniveau. Det har over 150 dygtige medarbejdere (herunder mere end 50 tekniske rygradsmedlemmer), med et dedikeret design- og R&D-team, avanceret virksomhedsledelse og effektivt salgsteam. Virksomheden har ISO9001:2015, ISO14001:2015 og ISO45001:2018 certificeringer samt EUCE certificering, flere uafhængige intellektuelle ejendomsrettigheder og patenter og indtager en førende position inden for teknologisk innovation i branchen.

For kunder, der søger tilpasset rebfri dimensionering, skræddersyede belastnings-/afbøjningstabeller og komplette materiale-/finishmuligheder til barske havmiljøer, tilbyder vi one-stop-tjenester fra specifikation, produktion til levering og leverer fuld teknisk dokumentation.

7. Konklusion

At vælge den rigtige marine kabelstige størrelser involverer mere end at vælge en nominel bredde. Du skal vurdere den faktiske kabelbelastning, støttespænd, trinafstand, materiale- og miljøforhold. Ved at følge en struktureret tilgang og verificere producentens data kan du specificere en stigeløsning, der sikrer langsigtet ydeevne, sikkerhed og værdi. Med den rigtige partner kan du opnå skræddersyet dimensionering, skræddersyede finish og fuld overensstemmelse med marinestandarder.

8. FAQ

• Q1: Hvad er den typiske standardbredde for en marinekabelstige?
  A1: Standardbredder inkluderer ofte 150 mm, 300 mm, 450 mm og 600 mm, men brugerdefinerede bredder op til 900 mm eller derover kan være tilgængelige.
• Q2: Hvordan bestemmer jeg det korrekte støttespænd for en kabelstige på et skib?
  A2: Du bør gennemgå mellemrummet mellem bøjler og beslag i dit fartøjsdesign, og se derefter producentens spændvidde-vs-last-diagram og vælg et spænd, der sikrer, at din samlede kabelvægt ikke overstiger den tilladte belastning på det spænd.
• Q3: Påvirker korrosion dimensioneringen af en kabelstige?
  A3: Ja. I et havmiljø kan korrosion reducere den strukturelle integritet, hvilket betyder, at du måske har brug for tykkere sideskinner, kortere spændvidder eller højere sikkerhedsfaktorer, når du specificerer dimensionering, materialer og finish. Afsnit 4 dækker dette.
• Q4: Kan jeg blande standard stigebredder og brugerdefinerede bredder i samme installation?
  A4: Det er muligt, men blanding af bredder kan komplicere støtteafstand og belastningsberegninger. Fra indkøbs- og installationsperspektiv er det bedre at standardisere størrelsen, hvor det er muligt, eller konsultere din leverandør om kompatibilitet.
• Q5: Hvilken dokumentation skal jeg anmode min stigeleverandør om?
  A5: Du bør anmode om leverandørens belastnings-/afbøjningstabeller for den foreslåede spændvidde og bredde, materialecertificering, korrosionsbeskyttelsesspecifikation, overholdelse af relevante standarder (f.eks. EN61537) og bevis for kvalitetskontrol og sporbarhed.
