Evaluering af belastningskapacitet og sikkerhedsfaktorer for kabelbakkesystemer

For storstilede infrastruktur-, el- og industriprojekter er stabiliteten af kabelstyringssystemet ikke til forhandling. Den ** Kabelbakke ** er bredt udvalgt for sit fulde indeslutningsdesign, som beskytter følsomme kabler mod støv og eksterne elementer. Projektsikkerhed er dog stærkt afhængig af en omhyggelig teknisk vurdering af bakkens strukturelle grænser. B2B indkøb skal kræve overholdelse af **Trough kabelbakke belastningstest** standarder og verificere det beregnede **Maksimale spændvidde for trug kabelbakke** baseret på den faktiske belastning. Jiangsu Youming Group Co., Ltd., en specialiseret, innovativ højteknologisk virksomhed inden for kabelbakkefremstilling, leverer verificerede produkter på tværs af rustfrit stål, aluminiumslegeringer og galvaniserede serier, understøttet af vores interne testcenter og avancerede automatiserede produktionslinjer.

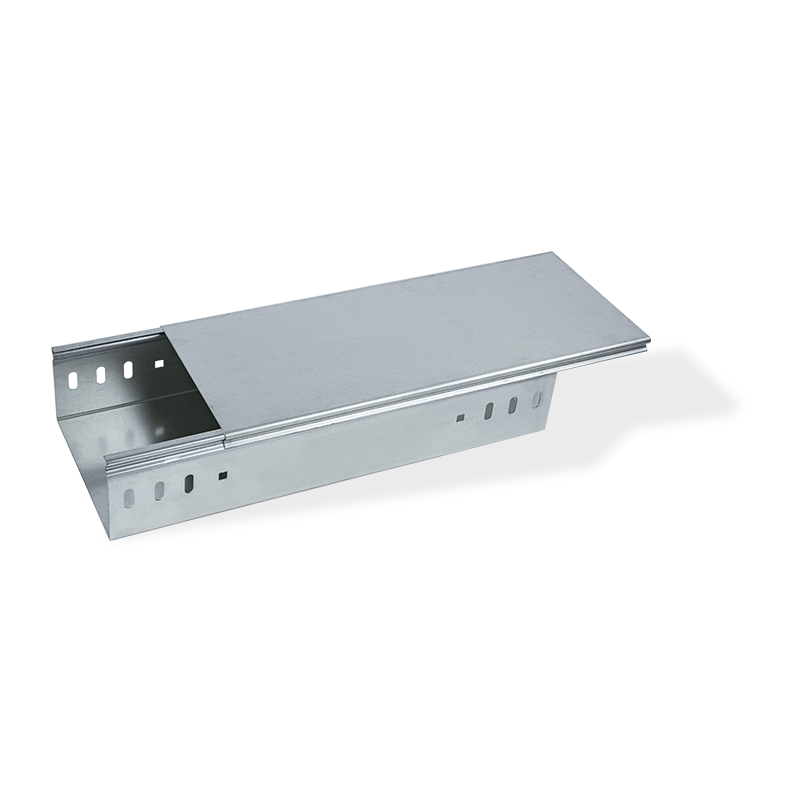

Kabelkanalbakke i galvabiseret stål med låg

Fortolkning af belastningskapacitet og teststandarder

Sikkerhed i kabelhåndtering er en funktion af testede grænser og etablerede sikkerhedsfaktorer.

Forståelse Kabelbakkebelastningstest gennem kabelbakke standarder

Belastningskapaciteten skal verificeres ved hjælp af kontrollerede **Belastningstestprocedurer for kabelbakke**, typisk efter industrispecifikationer såsom NEMA VE 1. Disse test udsætter bakkesystemet for beregnede belastninger over et specifikt spænd, indtil fejl. Den offentliggjorte sikre arbejdsbelastning udledes ved at dividere den ultimative fejlbelastning med en foreskrevet sikkerhedsfaktor (ofte 1,5). Dette sikrer, at det installerede system har en væsentlig buffer mod uventede stigninger i vægt eller miljøbelastning. Indkøb bør altid anmode om kopier af disse certificerede testrapporter.

Samspillet mellem Load vs. Maksimal spændvidde for kabelbakke

Forholdet mellem den påførte ensartet fordelte belastning (UDL) og **Maksimal spændvidde for kabelbakke** er omvendt og afhænger kritisk af bakkens tværsnitsdimensioner og tykkelsen (gauge) af metallet. En bredere bakke eller en tyndere tykkelse vil nødvendiggøre en kortere **Maksimal spændvidde for kabelbakke** for den samme belastning, eller omvendt vil en tungere tykkelse tillade et længere spænd. Manglende overholdelse af disse producentspecificerede diagrammer baseret på **Trough kabelbakkebelastningstest** resultater kan føre til permanent deformation eller strukturelt kollaps.

Sammenligning: Bakkemålertykkelse vs. maksimal spændvidde og belastningsvurdering (eksempeldata):

Afbøjningskontrol og systemintegritet

Ud over strukturelle fejl er styring af bevægelse afgørende for kabels levetid og systemtilpasning.

Ledelse Gennembøjning af kabelbakke grænser

Mens belastningskapaciteten løser katastrofale fejl, begrænser **Kablets nedbøjning** adressernes funktionelle integritet. Overdreven lodret nedbøjning virker ikke kun uprofessionel, men kan pålægge selve kablerne unødig belastning, potentielt beskadige fiberoptikken eller forårsage isolationsforringelse over årtiers service. Branchens bedste praksis begrænser ofte **afbøjning af kabelbakke** til spændvidden divideret med 240 (L/240). At opnå denne lave afbøjning kræver omhyggelig overholdelse af **Maksimal spændvidde for kabelbakke**-diagrammer leveret af producenten.

Virkningen af Kabelfyldningsforhold til installation af trugbakke på belastning

Ingeniører skal nøjagtigt bestemme den samlede vægt på bakken, idet der tages højde for **Kabelfyldningsforhold for trugbakkeinstallation**. *Fyldforholdet* (procentdelen af ​​bakkens tværsnitsareal optaget af kabler) er afgørende for at bestemme termisk ydeevne, men den *faktiske kabelvægt* bestemmer den strukturelle belastning. At overse potentielle fremtidige kapacitetsbehov eller unøjagtigt estimere tætheden af ​​forskellige strøm- og kommunikationskabler kan føre til underspecifikation af **Trough Cable Tray** og for tidlig fejl.

Materiale og fremstillingsfaktorer

Materialevalg og produktionskonsistens er garantier for langsigtet ydeevne.

Tekniske fordele ved Kabelbakke i rustfrit stål specifikationer

For miljøer udsat for høj luftfugtighed, ætsende kemikalier (f.eks. farmaceutiske, petrokemiske) eller ekstreme temperaturer er galvaniseret stål utilstrækkeligt. **Kabelbakke i rustfrit stål** Specifikationer (typisk ved brug af 304 eller 316 kvaliteter) tilbyder overlegen korrosionsbestandighed og øget flydespænding. Selvom startomkostningerne er højere, gør den forlængede levetid og reduktionen i vedligeholdelsesomkostninger **kabelbakkesystemer i rustfrit stål** til det mest økonomiske langsigtede valg i disse krævende sektorer.

Fremstillingspræcision og strukturel pålidelighed

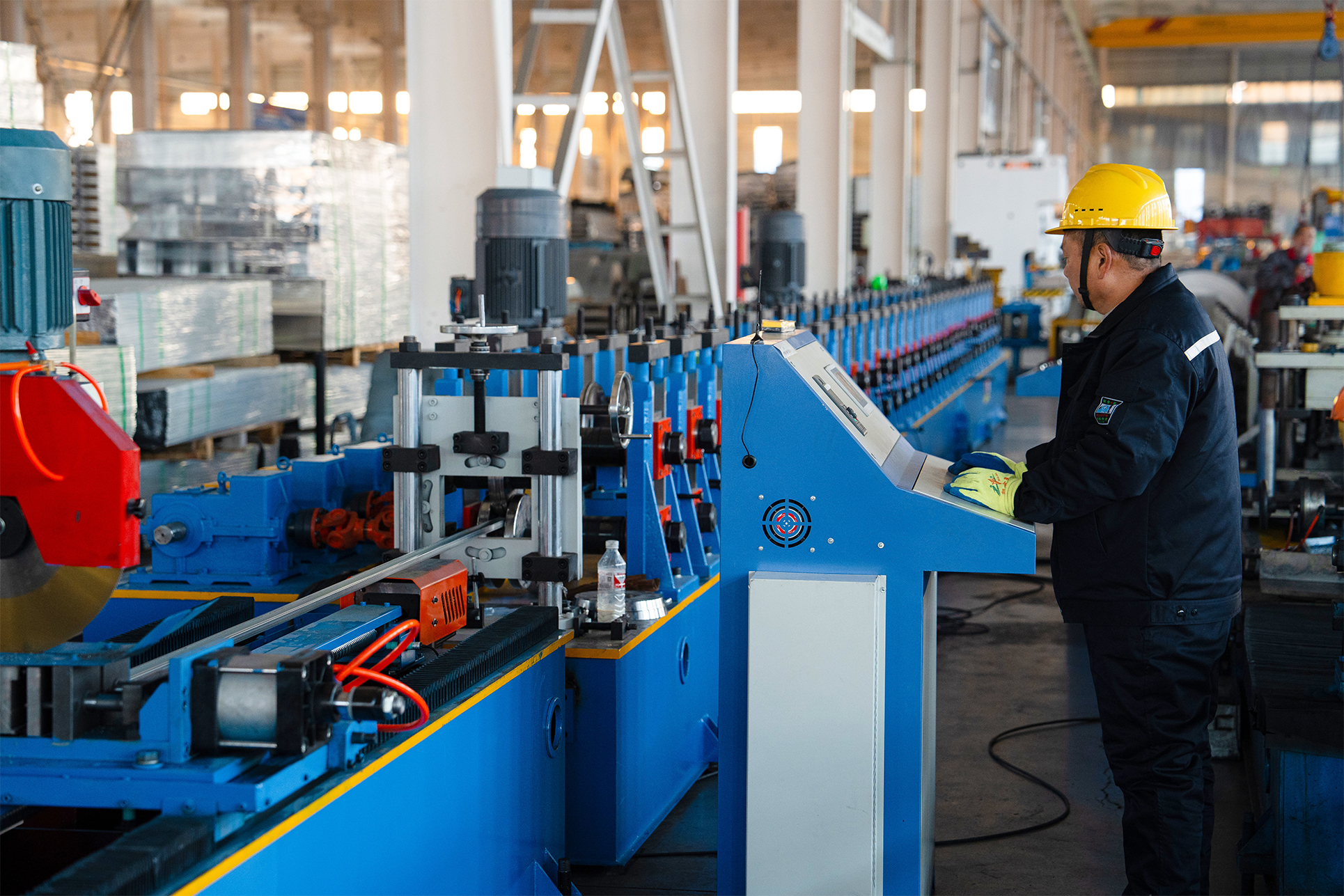

Nøjagtigheden af bakkens form – dens bredde, dybde og flangeintegritet – er afgørende. Jiangsu Youming Groups fuldautomatiske produktionslinjer, inklusive laserskæring og CNC-stansning, sikrer, at bakkens geometri er ensartet på tværs af hvert segment. Denne præcision er af afgørende betydning, fordi de bærende beregninger og **Kablets belastningstest**-resultater er baseret på nøjagtige, verificerede tværsnitsegenskaber. Enhver afvigelse i fremstillingsprocessen kan kompromittere det beregnede **maksimale spændvidde for kabelbakke**.

Konklusion

Anskaffelsen og installationen af **Trough Cable Tray**-systemer kræver et fokus på ingeniørniveau på strukturel integritet. Projektsucces kræver omhyggeligt at sammenligne **Maksimal spændvidde for kabelbakke** med den projicerede belastning, respektere strenge **grænser for **kabelbakkeafbøjning**, og sikre, at **Kabelfyldningsforholdet til installation af trugbakke** nøjagtigt afspejler den samlede vægt. Uanset om du vælger standard galvaniserede eller specialiserede **kabelbakke i rustfrit stål**-materialer, er afhængighed af produkter, der er verificeret ved strenge **belastningstest af kabelbakke**, afgørende. Jiangsu Youming Group Co., Ltd., med sine certificerede produktionsprocesser og testcenter, er højkvalitetspartneren til at levere pålidelige kabelbakkeløsninger til verdens mest krævende projekter.

Ofte stillede spørgsmål (FAQ)

• Hvad er den typiske sikkerhedsfaktor, der bruges ved **belastningstest af kabelbakke**? Industristandarder kræver generelt en minimumssikkerhedsfaktor på 1,5. Dette betyder, at den ultimative fejlbelastning af **Trough Cable Tray** skal være mindst 1,5 gange større end den offentliggjorte sikre arbejdsbelastning.
• Hvordan påvirker **Kabelfyldningsforhold til installation af trugbakke** bakkens køleydelse? Selvom fyldningsforholdet ikke direkte påvirker bakkens strukturelle **Trough kabelbakke belastningstest** kapacitet, begrænser et højt fyldningsforhold (f.eks. over 40 %) luftcirkulationen, hvilket fører til termisk opbygning og behovet for at reducere ampaciteten af ​​de indeholdte strømkabler.
• Hvad er den primære tekniske fordel ved at bruge en **kabelbakke i rustfrit stål** frem for varmgalvaniseret stål? Den primære fordel er langt overlegen langsigtet korrosionsbestandighed. Varmgalvaniseret belægning nedbrydes over tid, især i sure eller kystnære miljøer, hvorimod det passive oxidlag på **kabelbakke i rustfrit stål** giver kontinuerlig, overlegen beskyttelse.
• Kan **Maksimal spændvidde for kabelbakke** øges ved at forstærke bunden? Ja. Producenter kan ofte øge **Maksimal spændvidde for kabelbakke** ved at inkorporere langsgående afstivninger eller kraftige flanger, hvilket effektivt øger tværsnits-inertimomentet, som er den primære strukturelle egenskab, der styrer spændvidden og **Kablets nedbøjning**.
• Hvordan verificerer en projektleder påstanden om **Trough kabelbakkeafbøjning**? Projektlederen bør anmode om producentens belastningstabeller, som typisk viser den beregnede nedbøjning i midten af ​​spændvidden for den angivne belastning. Denne afbøjning skal bekræftes i forhold til projektets specificerede grænse (f.eks. L/240).
