Produktintroduktion

Kabelreoler i aluminiumsprofil er designet til åbne kabelstyringssystemer i datacentre. De har vundet bred anerkendelse på markedet for deres lette, høje styrke og lette vedligeholdelse. Brugen af ​​højkvalitets aluminiumslegering som hovedmateriale sikrer, at kabelstativet har bæreevne og korrosionsbestandighed, samtidig med at den reducerer den samlede vægt for nem håndtering og installation. Dens overflade er elektrogalvaniseret eller varmgalvaniseret med en belægningstykkelse på henholdsvis ≥12um og >60um, hvilket giver rust- og korrosionsbestandighed. Denne behandling forlænger ikke kun kabelstativets levetid, men forbedrer også dets evne til at modstå miljøerosion, hvilket sikrer langsigtet og stabil drift. Kabelstativets åbne design gør kabellægning og vedligeholdelse mere bekvem. Brugere kan nemt føre kabler gennem kabelstativets trin for at opnå et fleksibelt ledningslayout. Samtidig optimerer den åbne struktur også luftcirkulationen og forbedrer datacentrets varmeafledningseffektivitet.

ÅBENT SYSTEM · KABELSTYRING

Aluminiumskabelstige med åbent system til kabelføring

Modulær støttestruktur til strøm-, kontrol- og telekommunikationskabler. Designet til høj mekanisk styrke og korrosionsbestandighed i indendørs og udendørs miljøer.

Produktoversigt

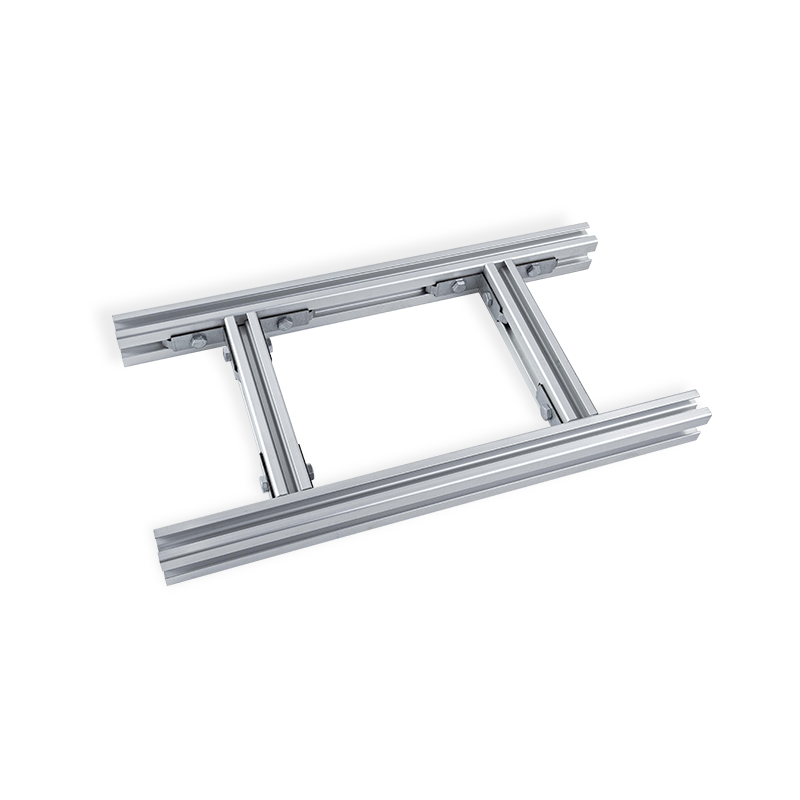

Aluminiumskabelstigen med åbent system består af to langsgående sideskinner forbundet med trin med faste intervaller, der danner en stigelignende struktur. Fremstillet af ekstruderet aluminiumslegering 6063-T5 eller 6061-T6, giver dette system en let, men stiv støttevej til kabler. Det åbne design tillader naturlig konvektionskøling, forhindrer varmeopbygning og forenkler kabeltilsætninger eller -udskiftninger uden at afbryde eksisterende ledninger. Overfladebehandling omfatter enten møllefinish, anodiseret (8-12μm) eller polyesterpulverlakering (RAL-farver). Standard trinafstand er 250 mm eller 300 mm, justerbar efter anmodning. Stigesektionerne forbindes via splejsninger eller koblinger, der understøtter lige løb, vandrette bøjninger, lodrette indvendige/udvendige bøjninger og stigrørsovergange. Kabelfastholdelse kan forbedres med valgfrie klamper, ruller eller dækkes med skillevægge til adskillelse.

6063-T5 / 6061-T6 Legeringskvaliteter
250 & 300 mm Trinafstand (standard)
Op til 6 m Sektionslængde
IP20 - IP66 Systembeskyttelse (med dæksler)

Kernefordele

W

Vægt vs styrke forhold

Aluminiumsdensitet 2,7 g/cm³ giver 60 % mindre vægt end stålalternativer, samtidig med at belastningskapaciteten opretholdes op til 200 N/m pr. trin (testet i henhold til IEC 61537).

C

Korrosionsbestandighed

Naturligt oxidlag eller anodiseret finish modstår fugt, saltspray (testet >480 timer ASTM B117) og kemiske midler. Velegnet til petrokemiske og marine miljøer.

O

Åben tilgængelighed

Trinafstand giver mulighed for kontrol af kabelfald og visuel inspektion. Der kræves ingen værktøj til kabellægning eller omlægning langs stien, hvilket reducerer installationstiden med 30 %.

R

Hurtig montering

Snap-in splejseplader og forudstansede huller reducerer boltede forbindelser. Overholder DIN EN 61537 standard for kabelstigesystemer.

Produktegenskaber

Materiale Ekstruderet aluminiumslegering 6063-T5 / 6061-T6 (tilpasses 6005A)
Overflade finish Møllefinish, anodiseret (10μm klar eller bronze), pulverlakering RAL 9002 / RAL 7040 / RAL 1018
Sideskinne dimensioner (H x B) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (andre på forespørgsel)
Rung profil 20x12 mm trapezformet eller 25x15 mm flad stang; skridsikkert mønster valgfrit
Standard længde 3000 mm, 4000 mm, 6000 mm
Trinafstand 250 mm (heavy duty), 300 mm (standard duty), 150 mm (til små kabler)
Belastningsklasse (IEC 61537) Klasse 60 / Klasse 120 / Klasse 180 (maks. fordelt belastning 1800 N/m)
Temperaturområde -40°C til 120°C

Applikationsscenarier

Kraftværker og transformerstationer Datacentre (overheadkabelføring) Vandbehandlingsanlæg Olie- og gasraffinaderier Kommercielle højhuse Jernbanesignalnetværk Vedvarende energi (sol-/vindmølleparker) Lufthavnsbagage og kontrolsystemer

Tekniske noter og løsninger

Reduktion af elektromagnetisk interferens (EMI).

For følsomme signalkabler skal du installere aluminiumsstiger med kontinuerlige bindingsjumpere. Brug bundede trinforbindelser til at reducere sløjfeimpedansen under 0,1 ohm pr. 10 m længde, der opfylder EMC-direktivet 2014/30/EU.

Styring af termisk ekspansion

Aluminium udvider sig 23 x 10⁻⁶/K. For løb på mere end 20 m, inkorporer ekspansionsfuger med 15 mm mellemrum pr. 10°C variation. Faste ankre placeret for hver 6. m forhindrer knækning.

Bimetallisk korrosionsbeskyttelse

Når du forbinder aluminiumsstiger til galvaniserede stålstøtter, skal du bruge isolerende puder eller zinkbelagte skiver med Dacromet-belægning. Undgå direkte kobber-aluminium-kontakt under fugtige forhold.

Seismisk og vibrationsoverholdelse

Stigesystemer med boltede splejseplader og fjederclips modstår zone 4 seismisk acceleration (0,4g). Til områder med høje vibrationer skal du bruge låsemøtrikker og anti-vibrationsbeslag.

Ofte stillede spørgsmål

Hvad er forskellen mellem kabelstige og kabelbakke?
Kabelstige har åbne trin med mellemrum (typisk 250-300 mm), der giver ventilation og minimal opsamling af affald, ideel til tunge kabler. Kabelbakke har en solid eller perforeret bund, velegnet til kabler med lille diameter. Stige reducerer vægten og gør det nemmere at slippe af.
Kan aluminiumskabelstigen bruges udendørs i kystnære omgivelser?
Ja. Angiv anodiseret finish (min. 15μm) eller pulverlakering med epoxy-polyester hybrid. Til direkte marinesprøjtszoner skal du bruge 6063 aluminium med kromatfri konverteringsbelægning plus kraftig polyesterbelægning testet til 1000 timers saltspray.
Hvordan beregnes bæreevnen for en given spændvidde?
Se belastningstabeller i IEC 61537. For eksempel understøtter sideskinne 100x45 mm med 3 m spændvidde og 250 mm trinafstand fordelt belastning på 1200 N/m. Øg trintætheden eller reducer spændvidden for højere belastninger. Se producentens belastningsafbøjningsskema.
Findes tilbehør til kabelfastgørelse uden boring?
Ja. Universelle sadelclips, fjederstålfastgørelsesanordninger og krog-og-løkke-stropper fastgøres direkte til trinene. Kabelklemmer med snapbaser passer også på sideskinneperforeringer (forudstansede huller for hver 50 mm).

Bestillingsreferenceoplysninger

Varenummerkode ACL-[Skinnehøjde]-[Trinafstand]-[Afslutkode]-[Længde cm]
Eksempel ACL-100-300-PC7035-400 → højde 100 mm, trinafstand 300 mm, pulverlak RAL7035, 4000 mm længde
Standard tilbehør Splejseplader (par), bolte og fjedermøtrikker, bindingsjumper, endestykker til sideskinner
Tilpasningsmuligheder Skrå trin til dræning, 316 rustfrit stål hardware, formonterede koblinger, fastspændte møtrikkanaler til hurtig montering
*Alle tekniske data er baseret på ekstruderede aluminiumsprofiler. Belastningskapaciteter verificeret i overensstemmelse med IEC 61537:2021. Produktillustrationer og specifikationer med forbehold for tekniske ændringer.
Fysiske egenskaber
Type Kabelbakke til ledningsføring
Materialee Materialee Stål, aluminium, ss304, ss316L
Overfladebehandling/behandling

Forgalvaniseret 8um/ elektrozinkbelægning(≥12um)

Varmgalvaniseret(>60um)

Plast-steriliseret (>60um)

Power belægning

Syrevask polering (valgfrit)

Dimensionsområde

kan tilpasses er tilgængelig

Bredde
Sideskinnehøjde
Længde
Tykkelse/tråddiameter
Maks. Arbejdsbelastning Efter Størrelse
Tilbehør/relaterede produkter
Produktegenskaber
Farve Sølv eller andre/Ifølge kunder
Miljøkrav
Ansøgning
  • Er du handelsvirksomhed eller producent?

    vi er producent, vi kan eksportere os selv.

  • Hvad er dine betalingsbetingelser?

    Vi accepterer T/T, uigenkaldelig L/C ved syne. For almindelig bestilling foretrækker vi 30% på forhånd, 70% før forsendelse.

  • Hvor lang er din leveringstid?

    Vi er en producent, der har de normale størrelser på lager. Vi lover levering 25 dage efter modtagelsen af ​​din indbetaling.

  • Tilbyder du gratis prøver?

    Ja, vi kan gøre det, men du skal have råd til fragtgebyret.
